製品情報:耐雷トランス SG11

耐雷トランス 単相複巻100V系/100V系

電源供給ラインから侵入する雷サージを確実に減衰し重要な機器を雷から守ります。

耐雷トランス 単相複巻100V系/100V系 SG11

トランス 仕様・性能

周波数 50/60Hz
絶縁種別 F種絶縁
耐電圧 1次 − 2次・鉄心間 10kV
2次 − 鉄心間 3kV
衝撃波絶縁強度 雷インパルス 1次側 30kV(1.2/50µs)
サージ移行率 − 50dB 以下(コモンモード30kV)
電圧変動率 500VA 10% 以下
1kVA ~ 5kVA 5% 以下
電圧偏差 ± 5% 以内
その他 静電シールド(金属製遮へい板)付

サージ防護デバイス(SPD)仕様・性能

動作開始電圧 線間・対地間470V ± 10%
電圧防護レベル 線間・対地間1500V 以下
放電電流
(電流波形8/20µs)
線間公称3kA 最大6kA
対地間公称10kA 最大20kA
全放電電流40kA
動作表示(故障表示) LED表示(正常時 赤色LED点灯)

こちらのシリーズにはCADデータ(DXF)をご用意しています。
※ CADデータ(DXF)のダウンロードにはユーザー登録が必要です。

2021年6月10日までに登録済みのお客様へ
弊社サーバーのセキュリティ強化によりパスワードが変更となっています。
お手数をお掛けしますが再登録をお願いします。

品名 1次電圧(V) 2次電圧(V) 2次電流(A) 容量(VA) 絶縁種 静電シールド SPD 仕様書 CAD
データ
SG11-500F 100 100 5 500 F PDF DXF
SG11-01KF 10 1k PDF DXF
SG11-02KF 20 2k PDF DXF
SG11-03KF 30 3k PDF DXF
SG11-05KF 50 5k PDF DXF

※受注生産品

外形寸法(mm)・質量

SG11-500F

耐雷トランス SG11-500F 寸法図

SG11-01KF

耐雷トランス SG11-01KF 寸法図

SG11-02KF

耐雷トランス SG11-02KF 寸法図

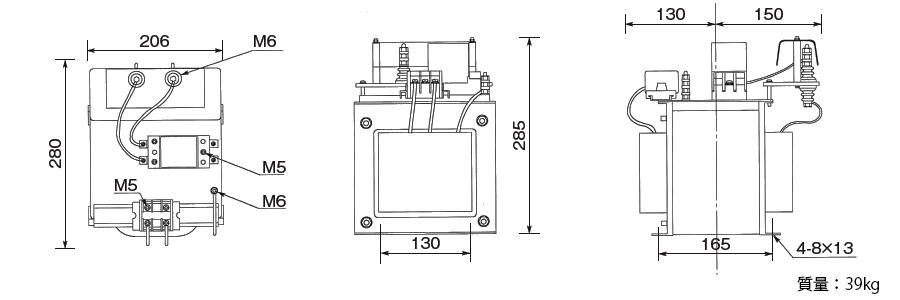

SG11-03KF

耐雷トランス SG11-03KF 寸法図

SG11-05KF

耐雷トランス SG11-05KF 寸法図

SG11 シリーズの配線・接続について

  • 接続は、端子ネジ当り2本までとしてください。
  • 圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
  • 直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1~2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。

  • 端子ネジ締付けトルクは下記表の値に基づいて確実に行ってください。 - 締付けトルクが不十分な状態で通電されると、接続部が発熱したり、電線が脱落し感電・短絡・火災等の重大な事故の原因となる場合もあります。
ネジサイズM3.5M4M5M6
ネジの種類端子端子※碍子端子端子※碍子
締付けトルク(N・m)0.8~1.21.2~2.00.9~1.12.0~2.53.5~5.02.7~3.3

※碍子は、耐雷トランスに使用
