製品情報：LD21シリーズ
単相複巻 200V系/100V系
SD21シリーズで使用頻度の高いタップを採用し、ローコスト化を実現
- 単相 複巻 50/60Hz
- 耐電圧 AC1.5kV
- 適用規格 1kVA以下 JIS C-6436、1kVA超 JIS C-5310/6436
- 50VA～500VAはE種絶縁（温度上昇75℃以下）、750VA～5kVAはF種絶縁（温度上昇100℃以下）
- 1次-2次間静電シールド付
- RoHS指令対象10物質非含有

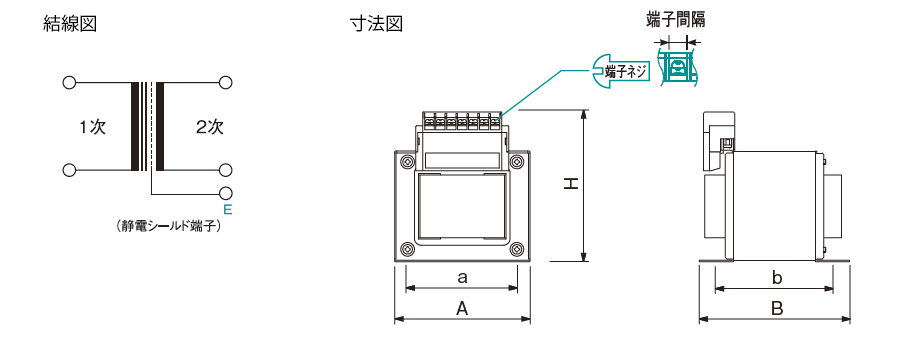

| 品名 | 仕様 | 外形寸法 (mm) |
取付寸法 (mm) |
推奨 取付 ネジ |
端子 ネジ |
端子 間隔 (mm) |
質量 (kg) |
仕様書 | CAD データ |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 (V) |
2次電流 (A) |
容量 (VA) |
A | B | H | a | b | |||||||
| LD21-050E2 | 1次電圧 2次電圧 |
0.5 | 50 | 68 | 81 | 86 | 45 | 68 | M4 | M3.5 | 6.8 | 0.9 | DXF | |
| LD21-100E2 | 1 | 100 | 79 | 93 | 94 | 52 | 79 | M4 | M3.5 | 6.8 | 1.6 | DXF | ||
| LD21-150E2 | 1.5 | 150 | 88 | 84 | 101 | 78 | 66 | M4 | M3.5 | 6.8 | 2.1 | DXF | ||
| LD21-200E2 | 2 | 200 | 99 | 92 | 110 | 86 | 74 | M5 | M3.5 | 6.8 | 2.6 | DXF | ||
| LD21-300E2 | 3 | 300 | 99 | 112 | 110 | 86 | 94 | M5 | M3.5 | 6.8 | 3.7 | DXF | ||
| LD21-500E2 | 5 | 500 | 122 | 113 | 123 | 108 | 91 | M5 | M4 | 8.7 | 5.6 | DXF | ||
| LD21-750F2 | 6.82 | 750 | 136 | 117 | 135 | 122 | 87 | M6 | M4 | 8.7 | 7.2 | DXF | ||
| LD21-01KF2 | 9.09 | 1k | 136 | 131 | 135 | 122 | 102 | M6 | M4 | 8.7 | 8.6 | DXF | ||
| LD21-015KF2 | 13.64 | 1.5k | 157 | 145 | 150 | 110 | 107 | M6 | M4 | 8.7 | 12 | DXF | ||
| LD21-02KF | 18.18 | 2k | 178 | 156 | 178 | 115 | 119 | M6 | M4 | 10.5 | 16.4 | DXF | ||
| LD21-03KF | 27.27 | 3k | 178 | 203 | 186 | 115 | 144 | M6 | M5 | 13.5 | 22.6 | DXF | ||
| LD21-04KF | 36.36 | 4k | 206 | 209 | 226 | 130 | 155 | M6 | M5 | 13.5 | 31 | DXF | ||
| LD21-05KF | 45.45 | 5k | 224 | 214 | 247 | 140 | 144 | M6 | M5 | 13.5 | 37.9 | DXF | ||
※ 一次側200Vタップに180Vを入力→二次側110Vタップが100Vタップとしてご利用可能です。
在庫状況一覧表（PDF）
※ 在庫状況につきましては更新日時点での在庫数量となります。予めご了承下さい。
| 品名 | 適合ケース |
|---|---|
| LD21-050E2 ※1 LD21-100E2 ※1 LD21-150E2 ※1 |
TYC-100 |
| LD21-200E2 ※1 LD21-300E2 ※1 LD21-500E2 ※1 |
TYC-300 |
| LD21-750F2 LD21-01KF2 |
TYC-500 |
| LD21-015KF2 | TYC-01K |
| LD21-02KF LD21-03KF |
TYC-02K |
| LD21-04KF | TYC-03K (M6 10P) |
| LD21-05KF | TYC-05K |
※1 定格一次電圧が100V以上300V以下、定格周波数が50Hzまたは60Hzあるいは両用で、定格容量が500VA以下のトランスをケースに組み込んで販売する場合、電気用品安全法に基づく認可の取得が必要な場合があります。
LD21 シリーズの配線・接続について
- 接続は、端子ネジ当り2本までとしてください。
- 圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
- 直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1～2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。
- 端子ネジ締付けトルクは下記表の値に基づいて確実に行ってください。 － 締付けトルクが不十分な状態で通電されると、接続部が発熱したり、電線が脱落し感電・短絡・火災等の重大な事故の原因となる場合もあります。
| ネジサイズ | M3.5 | M4 | M5 | M6 | ||
|---|---|---|---|---|---|---|
| ネジの種類 | 端子 | 端子 | ※碍子 | 端子 | 端子 | ※碍子 |
| 締付けトルク(N・m) | 0.8～1.2 | 1.2～2.0 | 0.9～1.1 | 2.0～2.5 | 3.5～5.0 | 2.7～3.3 |
※碍子は、耐雷トランスに使用
