製品情報：SD51シリーズ
単相複巻 500V系/100V系
480V、500V の入力電圧に対応した汎用の絶縁トランス
- 単相 複巻 50/60Hz
- 耐電圧AC2kV
- 適用規格 1kVA以下JIS C-6436、1kVA超JIS C-5310/6436
- 100VA～500VA はA種絶縁（温度上昇60℃ 以下、1kVA～5kVA はB種絶縁（温度上昇80℃ 以下）
- 1次-2次間静電シールド付
- RoHS指令対象10物質非含有

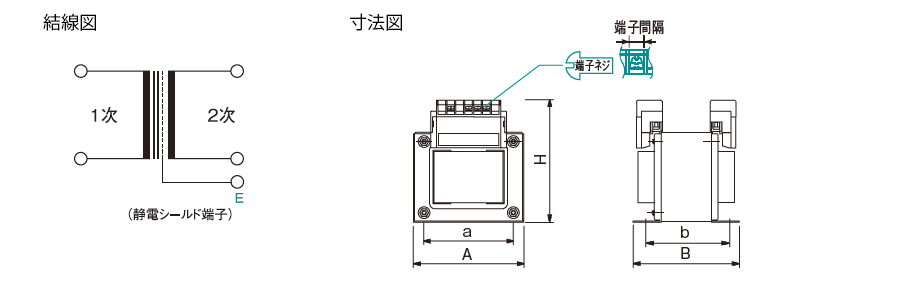

| 品名 | 仕様 | 外形寸法 (mm) |
取付寸法 (mm) |
推奨 取付 ネジ |
端子 ネジ |
端子 間隔 (mm) |
質量 (kg) |
仕様書 | 2D CAD |
3D CAD |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 (V) |
二次 電流 (A) |
容量 (VA) |
A | B | H | a | b | ||||||||
| SD51-100A2 | 1次電圧 2次電圧 |
1 | 100 | 88 | 80 | 101 | 78 | 61 | M4 | M3.5 | 6.8 | 1.9 | DXF | DXF | |
| SD51-200A2 | 2 | 200 | 99 | 102 | 110 | 86 | 84 | M5 | M3.5 | 6.8 | 3.2 | DXF | DXF | ||
| SD51-300A2 | 3 | 300 | 117 | 111 | 121 | 106 | 80 | M5 | M4 | 8.7 | 4.8 | DXF | DXF | ||
| SD51-500A2 | 5 | 500 | 136 | 113 | 135 | 122 | 82 | M6 | M4 | 8.7 | 6.6 | DXF | DXF | ||
| SD51-01KB2 | 10 | 1k | 157 | 134 | 150 | 110 | 97 | M6 | M4 | 8.7 | 11 | DXF | DXF | ||
| SD51-02KB | 20 | 2k | 178 | 193 | 186 | 115 | 139 | M6 | M5 | 13.5 | 21.8 | DXF | DXF | ||
| SD51-03KB | 30 | 3k | 206 | 200 | 226 | 130 | 130 | M6 | M5 | 13.5 | 30 | DXF | DXF | ||
| SD51-05KB | 50 | 5k | 224 | 240 | 247 | 140 | 145 | M6 | M5 | 13.5 | 42.5 | DXF | DXF | ||
在庫状況一覧表（PDF）
※ 在庫状況につきましては更新日時点での在庫数量となります。予めご了承下さい。
| 品名 | 適合ケース |
|---|---|
| SD51-100A2 | TYC-100 |
| SD51-200A2 SD51-300A2 |
TYC-300 |
| SD51-500A2 | TYC-500 |
| SD51-01KB2 | TYC-01K |
| SD51-02KB | TYC-02K |
| SD51-03KB | TYC-03K |
| SD51-05KB | TYC-05K |
SD51 シリーズの配線・接続について
- 接続は、端子ネジ当り2本までとしてください。
- 圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
- 直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1～2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。
- 端子ネジ締付けトルクは下記表の値に基づいて確実に行ってください。 － 締付けトルクが不十分な状態で通電されると、接続部が発熱したり、電線が脱落し感電・短絡・火災等の重大な事故の原因となる場合もあります。
| ネジサイズ | M3.5 | M4 | M5 | M6 | ||
|---|---|---|---|---|---|---|
| ネジの種類 | 端子 | 端子 | ※碍子 | 端子 | 端子 | ※碍子 |
| 締付けトルク(N・m) | 0.8～1.2 | 1.2～2.0 | 0.9～1.1 | 2.0～2.5 | 3.5～5.0 | 2.7～3.3 |
※碍子は、耐雷トランスに使用
