製品情報:SD21シリーズ

単相複巻 200V系/100V系

豊富な容量構成、電圧タップを設けた、汎用の絶縁トランス

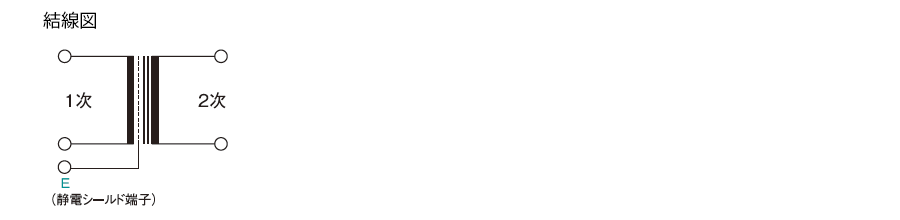

JIS 単相複巻 200V系/100V系トランス SD21 SD21 結線図 SD21 寸法図

こちらのシリーズには2DCADデータ(DXF)、3DCADデータ(DXF)をご用意しています。
※ 2DCADデータ(DXF)及び3DCADデータ(DXF)のダウンロードにはユーザー登録が必要です。

2021年6月10日までに登録済みのお客様へ
弊社サーバーのセキュリティ強化によりパスワードが変更となっています。
お手数をお掛けしますが再登録をお願いします。

品名 仕様 外形寸法
(mm)
取付寸法
(mm)
推奨
取付
ネジ゙
端子
ネジ
端子
間隔
(mm)
質量
(kg)
仕様書 2D
CAD
3D
CAD
電圧(V) 2次
電流
(A)
容量
(VA)
タイプ A B H L a b
SD21-010A

1次電圧
200/220/240

2次電圧
100/110/115

0.1 10 1 62 59 53 84 74   M4     0.6 PDF
SD21-020A 0.2 20 1 69 54 59 92 80   M4     0.7 PDF DXF DXF
SD21R-030A 0.3 30 1 69 66 59 92 80   M4     0.9 PDF DXF DXF
SD21-030A2 0.3 30 2 68 92 86   45 80 M4 M3.5 6.8 0.9 PDF DXF DXF
SD21-050A2 0.5 50 2 79 92 94   52 79 M4 M3.5 6.8 1.3 PDF DXF DXF
SD21-100A2 1 100 2 88 80 101   78 61 M4 M3.5 6.8 1.9 PDF DXF DXF
SD21-200A2 2 200 2 99 97 110   86 79 M5 M3.5 6.8 2.9 PDF DXF DXF
SD21-300A2 3 300 2 109 120 111   100 92 M5 M4 8.7 4.6 PDF DXF DXF
SD21-500A2 5 500 2 136 111 135   122 82 M6 M4 8.7 6.9 PDF DXF DXF
SD21-01KB2 10 1k 2 157 131 150   110 97 M6 M4 8.7 11 PDF DXF DXF
SD21-015KB 15 1.5k 2 178 156 186   115 100 M6 M5 13.5 14.7 PDF DXF DXF
SD21-02KB 20 2k 2 178 176 186   115 120 M6 M5 13.5 17 PDF DXF DXF
SD21-03KB 30 3k 2 186 196 198   115 134 M6 M5 13.5 23.1 PDF DXF DXF
SD21-04KB 40 4k 2 206 220 226   130 135 M6 M5 13.5 30 PDF DXF DXF
SD21-05KB 50 5k 2 224 235 247   140 140 M6 M5 13.5 39.7 PDF DXF DXF

在庫状況一覧表(PDF)
※ 在庫状況につきましては更新日時点での在庫数量となります。予めご了承下さい。

類似のシリーズがあります(一次電圧:単相50/60Hz 200V系 二次電圧:100V以下)

LD21 CHD AD21 比較表

適合するTYCケース( TYCケース詳細
品名 適合ケース
SD21-020A ※1
SD21R-030A ※1
SD21-030A2 ※1
SD21-050A2 ※1
SD21-100A2 ※1
TYC-100
SD21-200A2 ※1
SD21-300A2 ※1
TYC-300
SD21-500A2 ※1 TYC-500
SD21-01KB2 TYC-01K
SD21-015KB
SD21-02KB
SD21-03KB
TYC-02K
SD21-04KB TYC-03K
(M6 10P)
SD21-05KB TYC-05K

※1 定格一次電圧が100V以上300V以下、定格周波数が50Hzまたは60Hzあるいは両用で、定格容量が500VA以下のトランスをケースに組み込んで販売する場合、電気用品安全法に基づく認可の取得が必要な場合があります。

SD21 シリーズの配線・接続について

  • ハンダ付け作業は確実に行ってください。 - ハンダ付けが不完全な状態で通電されると接続部が異常に発熱し、不具合の原因となります。
  • 配線時、配線後にラグ/ピン端子に張力を与えないでください。又端子を曲げたり起こしたり無理な力を加えないでください。 - コイル口出し線(内部巻線より端子に接続している線)を断線させる原因となります。
  • 接続は、端子ネジ当り2本までとしてください。
  • 圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
  • 直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1~2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。

  • 端子ネジ締付けトルクは下記表の値に基づいて確実に行ってください。 - 締付けトルクが不十分な状態で通電されると、接続部が発熱したり、電線が脱落し感電・短絡・火災等の重大な事故の原因となる場合もあります。
ネジサイズM3.5M4M5M6
ネジの種類端子端子※碍子端子端子※碍子
締付けトルク(N・m)0.8~1.21.2~2.00.9~1.12.0~2.53.5~5.02.7~3.3

※碍子は、耐雷トランスに使用
